W zasadzie pytanie do czego podłączyć te kabelki? :schock

Później będzie dalszy ciąg relacji z budowy blaszaka ale muszę najpierw kupić kilka browarów w puszce żeby pozyskać materiał do budowy poszycia.

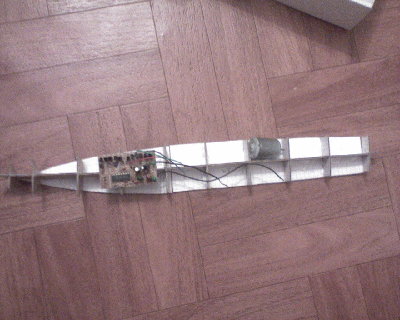

tak wygląda całość

Plik ściągnięto 19 raz(y) 202.91 KB

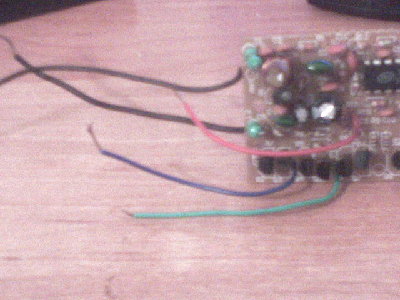

Do czego podłączyć kabel
1) zielony
2) czerwony
3) niebieski

Plik ściągnięto 12 raz(y) 52.73 KB

A te od czego? Chyba od głównego silnika?
No i jeszcze po co są te dwa czarne?

Plik ściągnięto 13 raz(y) 53.28 KB

PL_Marco

Hahaha teraz to mnie rozwaliłeś Matrose zgadywanka.
Jak targałeś to PCB było opisać kabelki, teraz to ci zostaje miernik w dłoń i trochę czasu na szukanie, zdjęcia słabej jakości bo można by po elementach i ścieżkach dojść co nie co.

Poza tym gdzieś podział kondensatorki co były prze silniczku bez tego ci będzie szarpać.
A noi życzę powodzenia w kombinowaniu ze sterem kierunku (przerabiałem to jak byłem mały) więc od razu radze kupić jakieś serwo (bo sterowanie 1;0 w silniku głównym można przeboleć ale w sterze to już nie).

Zdjęcia słabe ale co nieco widać...

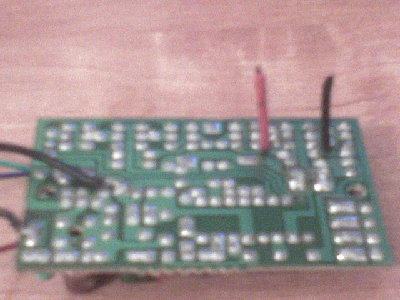

dolna strona PCB (czerwony, czarny - przód, tył) - (dwa czarne obok siebie - prawo lewo)
górna strona PCB (zielony - antena :hmm

) - (czerwony, niebieski - zasilanie)

Aaaaa nadajnik gdzie ?

PL_Matrose

Ten cały sit dostałem od kolegi ale widzę, że będzie trzeba coś nie coś kupić nowego do rozwalenia... :schock

PL_Matrose

Bo chcę coś na wzór tego zrobić:

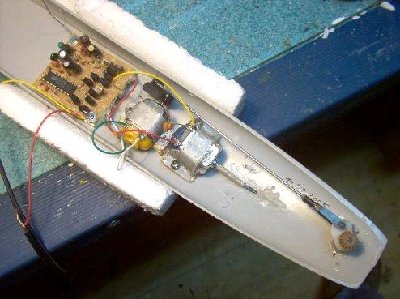

flaki 1.JPG

Plik ściągnięto 20 raz(y) 33.98 KB

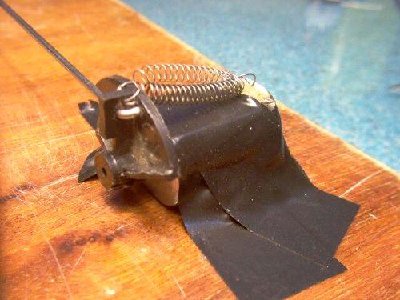

flaki 2.JPG

Plik ściągnięto 10 raz(y) 32.96 KB
