Kompletna mina przygotowana do postawienia: 1108 kg

Masa wózka wraz z kotwicą: 660 kg

Kadłub z ładunkiem wybuchowym i amortyzatorem: 430 kg

Materiał wybuchowy: 220 kg TNT

Detonator: 0,75 kg melinitu

Wysokość miny wraz z kotwicą: 1510 mm

Średnica: 1040 mm

Mina francuska przeznaczona dla okrętów nawodnych, a w szczególności dla podwodnych stawiaczy min. ORP Wilk, ORP, Ryś, ORP Żbik,
Mina kontaktowa, kotwiczna z hydrostatycznym przyrządem głębokości, dzięki czemu mogła być stawiana zarówno przez jednostki nawodne jak i podwodne. Maksymalna głębokość zanurzenia wynosiła 30 m. Kadłub miny w kształcie kuli wykonany z blachy stalowej zawierał materiał wybuchowy, detonator oraz zapalnik z piorunianem rtęci.
Wózek kotwiczny z minliną o długości 200 m i średnicy 9 mm (wytrzymała na szarpnięcia o sile do 4415 N).

---

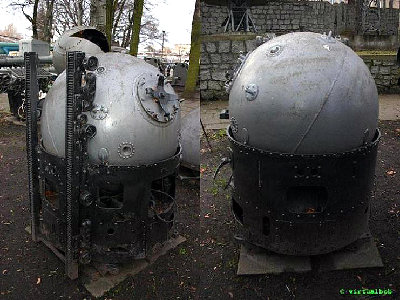

p56a.jpg z takimi z?omami u?era?y si? za?ogi naszych sub?w we wrze?niu 1939 r
