Witam Panów-fanatyków wszystkiego, co pływa na i pod wodą.
Chciałbym otworzyć nowy wątek, poświęcony pływającym modelom okrętów podwodnych, jest to dyscyplina dość popularna na zachodzie, a zwłaszcza w Niemczech, w Polsce, z tego co wiem, tylko jeden kumpel własnoręcznie zbudował i pływał modelem ORP Wilk/RC- jego pierwszy model można znaleźć tu http://www.rc.special.pl/gallery/kwadar/ , http://www.rc.special.pl/gallery/wilk/ , nastepnie drugiego Wilka znajdziecie tu http://www.ubootwaffe.pl/forum/viewtopic.php?t=260 , następne foty i opisy tu http://www.old.modelarstw...=asc&start=120, http://www.old.modelarstw...der=asc&start=0 i na dalszych stronach są kolejne fotki tegi świetnego modelu, w w.w dyskusjach występuje pod nickiem Amigo.
Wbrew pozorom, nie jest to wielka sztuka, o wiele trudniej wykonać sterowane modele pojazdów, czy czołgów. Nie będę opisywał dokładnie całego procesu budowy kopyta i kadłuba, - dla zainteresowanych szczegółami odsyłam do mojego materiału z budowy u-boota XXI -1;72 /www.modelteam.com.pl/porady_technika/uboot_XXI/uboot.html, oraz http://www.ubootwaffe.pl/modele,
jeżeli zbierze się grupka zainteresowanych, to rozwiniemy temat szczegółowiej.
Zasada 1= kadłub pływającego modeli O.P. Powinien być wykonany z materiału wodoodpornego najtańszy i najlepszy w warunkach domowych jest laminat poliestrowy, skala modeli co najmniej 1;72, najlepiej 1;50, mniejsze nie nadają się z powodu wąskiego kadłuba i braku miejsca wewnątrz.
Sklejki, kartony i blacha całkowicie odpada.
Opisywany model to ORP Orzeł, w skali 1:50, przy długości 168 cm. Budowany na podstawie rysunków i planów kartonowego modelu ORP Orzeł 1;100-wydawnictwa Andrzeja Halińskiego. Są to najdokładniejsze plany tego okrętu, jakie wpadły mi w ręce. Plany powiększyłem i postępowałem w/g opisów zawartego w w/w linkach.
Na począku wykonuję kopyto modelu, w celu zdjęcie z niego laminatowej formy
wręgi kopyta wykonałem z paneli ściennych, podłużnice z paneli podłogowych, wypełnienie kopyta styropian, później gips, na koniec szpachel samochodowy.

---

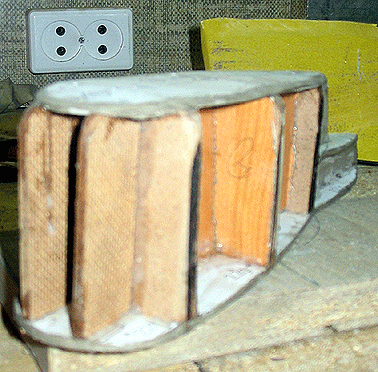

1.a.gif SZKIELET KIOSKU

Plik ściągnięto 24891 raz(y) 113.71 KB

1...gif DU?Y B?DZIE NO NIE ??

Plik ściągnięto 110 raz(y) 88.84 KB

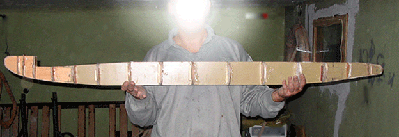

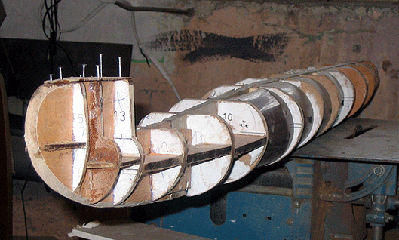

1.gif SZKIELET KAD?UBA PO SKLEJENIU

Plik ściągnięto 103 raz(y) 125.3 KB

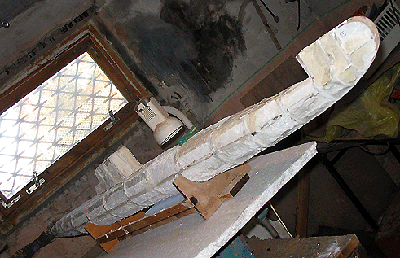

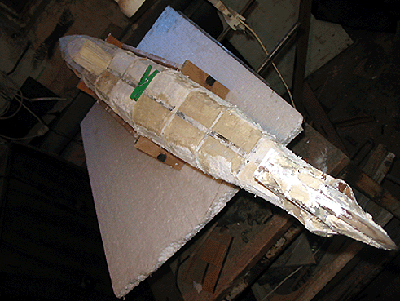

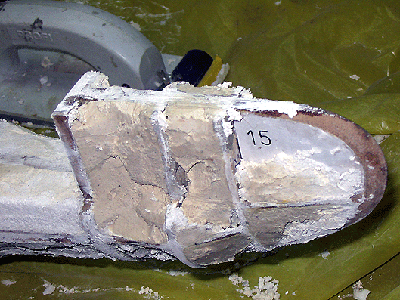

2.1.gif PIERWSZE " PACNI?CIE" GIPSEM

Plik ściągnięto 98 raz(y) 163.68 KB

2.gif ZAGIPSOWANY SZKIELET

Plik ściągnięto 102 raz(y) 113.13 KB

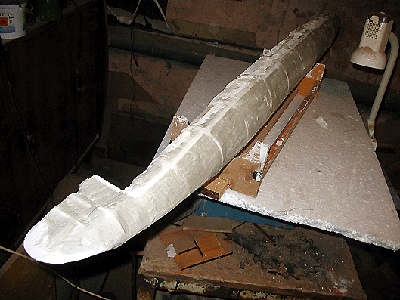

2aa.gif ORZE? NA BOCZKU

Plik ściągnięto 103 raz(y) 138.99 KB

2,..GIF JU? KA?Y ROZPOZNA ?E TO OKR?T PODWODNY

Plik ściągnięto 111 raz(y) 194.66 KB

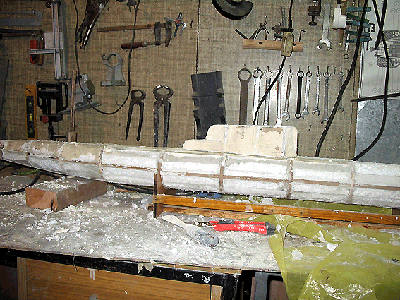

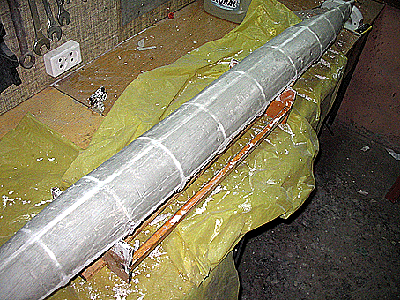

2..gif INNE UJ?CIE , NA KOPYCIE PIERWSZA WARSTWA GIPSU, JESZCZE BEZ SZLIFU

Plik ściągnięto 81 raz(y) 116.83 KB

2.a.gif PO PIERWSZYM SZLIFIE KAD?UBA

Plik ściągnięto 89 raz(y) 158.51 KB

[PL_maniek]

Teraz nastąpi dłuda seria szlifów i szpachlowania, aż do uzyskania idealnie równej i gładkiej powierzchni kopyta.PAMIĘTAJCIE !! im dokładniej zrobicie kopyto tym idealniejsza bedzie forma, a tym samym przyszły model

---

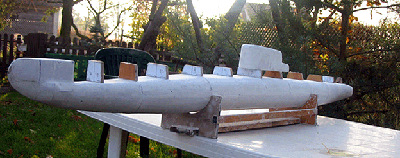

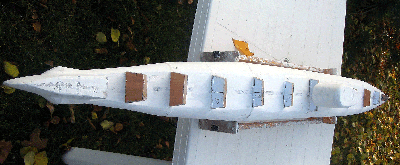

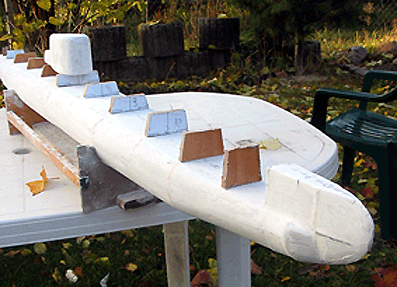

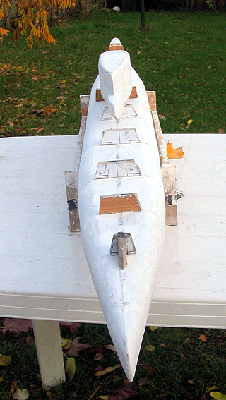

3.a.GIF MODEL PO CZWATRYM SZLIFIE

Plik ściągnięto 24877 raz(y) 73.81 KB


Plik ściągnięto 93 raz(y) 138.2 KB


Plik ściągnięto 85 raz(y) 100.65 KB


Plik ściągnięto 81 raz(y) 1.11 MB


Plik ściągnięto 132 raz(y) 114.78 KB

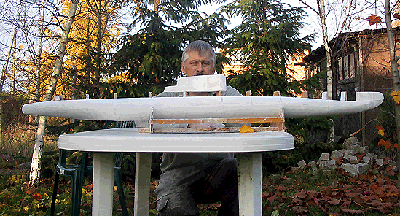

3aa.gif MODEL I JEGO "STW?RCA"

Plik ściągnięto 101 raz(y) 126.59 KB

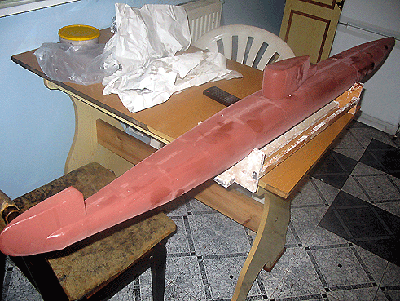

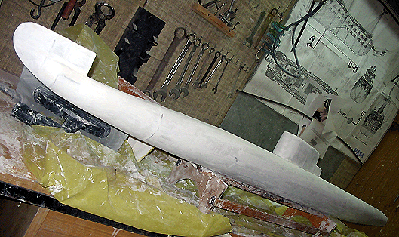

10.gif TAK WYGL?DA MODEL W PO?OWIE PRAC SZPACHLOWO-SZLIFIERSKICH,

Plik ściągnięto 112 raz(y) 133.75 KB
